데이터 센터 네트워크의 혁신: SDN 물리적 논리적 구성과 Leaf-Spine 아키텍처

최근 클라우드 서비스와 빅데이터 처리가 급증함에 따라 전통적인 데이터 센터 네트워크 구조는 한계에 직면했습니다. 이러한 문제를 해결하기 위해 등장한 것이 바로 소프트웨어 정의 네트워킹, 즉 SDN(Software Defined Networking)입니다. 오늘은 IDC 네트워크 구축 시 필수적인 SDN의 물리적, 논리적 구성 요소와 많은 분이 궁금해하시는 ToR 스위치와 Leaf 스위치의 관계에 대해 상세히 알아보겠습니다.

1. 현대 데이터 센터에서 SDN이 필요한 이유

오늘날의 데이터 센터(IDC)는 과거와는 비교할 수 없을 정도로 거대하고 복잡해졌습니다. 클라우드 컴퓨팅과 빅데이터의 시대에서 네트워크는 단순한 연결 수단을 넘어, 비즈니스의 민첩성을 결정짓는 핵심 인프라가 되었습니다. 이러한 변화 속에서 소프트웨어 정의 네트워크(SDN, Software Defined Networking)는 선택이 아닌 필수 요소로 자리 잡았습니다.

하드웨어 중심 네트워크의 한계

전통적인 네트워크 환경은 하드웨어 종속적이었습니다. 각 스위치와 라우터는 고유의 제어 로직을 내장하고 있어, 네트워크 설정을 변경하려면 엔지니어가 장비 하나하나에 접속해 수동으로 명령어를 입력해야 했습니다.

• 운영의 비효율성: 수천 대의 서버가 유기적으로 움직이는 현대 IDC에서 수동 설정은 치명적인 속도 저하를 야기합니다.
• 경직된 구조: 물리적 연결 방식에 묶여 있어 급격한 트래픽 변화나 서비스 확장에 유연하게 대처하기 어렵습니다.

SDN의 핵심 원리와 도입 이유

SDN은 네트워크의 뇌 역할을 하는 제어부(Control Plane)를 데이터 전달 역할을 하는 전송부(Data Plane)로부터 물리적으로 분리합니다.

이러한 분리를 통해 얻는 핵심 이점은 다음과 같습니다.

• 중앙 집중식 관리: 소프트웨어 기반의 컨트롤러가 전체 네트워크 상태를 한눈에 파악하고 중앙에서 제어합니다. 덕분에 복잡한 경로 설정도 프로그래밍을 통해 한 번에 적용할 수 있습니다.
• 네트워크 가상화와 유연성: 물리적 장비에 구애받지 않고 논리적으로 네트워크를 분할하거나 통합할 수 있습니다. 이는 클라우드 환경에서 가상 머신(VM)이나 컨테이너가 생성될 때 네트워크 환경도 즉각적으로 따라가는 ‘민첩성’을 제공합니다.
• 자동화 및 비용 절감: 자동화된 오케스트레이션을 통해 운영 인건비를 줄이고, 고가의 전용 하드웨어 대신 범용 화이트박스 스위치를 사용할 수 있어 초기 구축 및 유지보수 비용(CAPEX/OPEX)을 획기적으로 절감합니다.

SDN은 데이터 센터를 더욱 똑똑하고 유연하게 만듭니다. 하드웨어라는 물리적 제약에서 벗어나 소프트웨어의 강력한 통제력을 입힘으로써, 현대 기업들은 변화하는 시장 요구에 즉각적으로 대응할 수 있는 지능형 인프라를 구축할 수 있게 되었습니다.

2. SDN의 물리적 구성: 하드웨어 계층의 변화

SDN 환경의 물리적 구성은 단순히 장비를 연결하는 것을 넘어, 트래픽의 효율적인 흐름을 보장하는 구조를 가져야 합니다. 가장 대표적인 모델이 바로 Leaf-Spine 아키텍처입니다. 데이터 센터의 네트워크는 급증하는 트래픽과 가상화된 자원을 효율적으로 관리하기 위해 그 구조부터 근본적인 변화를 맞이했습니다. 과거의 경직된 계층 구조에서 벗어나, 소프트웨어 정의 네트워크(SDN)의 유연성을 극대화할 수 있는 물리적 설계가 핵심이 되었습니다. 그 중심에는 바로 Leaf-Spine 아키텍처가 있습니다.

전통적 3계층 구조의 한계와 변화의 필요성

과거 데이터 센터는 3계층 구조(Core – Aggregation – Access)를 표준으로 삼았습니다. 이 구조는 외부 인터넷과 내부 서버 간의 통신인 ‘North-South 트래픽’에 최적화되어 있었습니다. 그러나 클라우드 환경이 확산되면서 서버와 서버 간에 데이터를 주고받는 ‘East-West 트래픽’이 전체의 80% 이상을 차지하게 되었습니다.

전통적인 방식에서는 옆에 있는 서버와 통신하려 해도 상위 계층인 Aggregation이나 Core 스위치까지 올라갔다 내려와야 하는 병목 현상이 발생했습니다. 이를 해결하기 위해 등장한 것이 물리적 단계를 축소하고 응답 속도를 극대화한 2계층 구조, Leaf-Spine 아키텍처입니다.

Leaf-Spine 아키텍처의 상세 이해

Leaf-Spine 아키텍처는 모든 하단 스위치가 모든 상단 스위치와 연결되는 ‘Full-Mesh’ 형태를 띱니다.

SDN 컨트롤러: 물리적 스위치는 아니지만, 이 하드웨어 장치들을 유기적으로 움직이게 하는 ‘두뇌’입니다. 보통 고가용성을 위해 물리적인 서버 클러스터 형태로 존재하며, 각 스위치에 흐름 제어(Flow Control) 명령을 내려 복잡한 물리 구조를 하나의 가상 스위치처럼 관리하게 해줍니다.

Spine(스파인) 스위치: 네트워크의 중추(Backbone) 역할을 합니다. 모든 Leaf 스위치와 연결되어 트래픽을 중계하며, 특징적으로 Spine 스위치끼리는 직접 연결되지 않습니다. 이는 경로를 단순화하고 예측 가능한 네트워크 성능을 보장하기 위함입니다.

Leaf(리프) 스위치: 실제 서버, 스토리지 등 엔드포인트 장비와 직접 연결되는 말단 스위치입니다. 모든 Leaf는 모든 Spine과 연결되어 있어, 특정 Spine 스위치에 장애가 발생하더라도 다른 경로를 통해 통신이 가능한 경로 중복성(Redundancy)을 확보합니다.

ToR(Top of Rack) 스위치와 Leaf 스위치의 관계

현장에서 자주 혼용되는 용어인 ToR과 Leaf는 바라보는 관점에 따른 차이일 뿐, 실제로는 같은 장비를 지칭하는 경우가 많습니다.

일반적인 IDC 환경에서는 각 서버 랙 상단에 스위치를 배치하는 ToR 방식을 채택합니다. 이때 이 ToR 스위치가 네트워크 설계 관점에서는 Leaf 스위치의 역할을 수행하게 됩니다. 즉, 엔지니어가 랙 앞에 서서 장비를 볼 때는 ‘ToR 스위치’이지만, 네트워크 구성도를 그릴 때는 ‘Leaf 노드’가 되는 것입니다.

하드웨어 계층 변화가 가져온 이점

이러한 물리적 구성의 변화는 SDN과 결합하여 강력한 시너지를 냅니다.

1. 확장성(Scalability): 트래픽이 늘어나면 Spine 스위치를 추가하고, 서버 랙이 늘어나면 Leaf 스위치를 추가하기만 하면 됩니다. 네트워크 전체를 재설계할 필요가 없습니다.
2. 저지연(Low Latency): 어떤 서버 간의 통신이라도 반드시 3대의 스위치(Leaf-Spine-Leaf)만 거치면 연결되므로 통신 속도가 일정하고 빠릅니다.
3. 대역폭 활용 극대화: SDN 컨트롤러가 ECMP(Equal-Cost Multi-Path) 기술 등을 활용해 여러 경로로 데이터를 분산 처리하므로, 노는 회선 없이 자원을 100% 활용할 수 있습니다.

현대 데이터 센터에서 SDN 하드웨어 계층의 변화는 단순히 장비의 배치를 바꾸는 것이 아니라, 비즈니스의 민첩성과 안정성을 보장하기 위한 필수적인 진화라고 볼 수 있습니다.

3. SDN의 논리적 구성: 가상화와 추상화

물리적 인프라가 준비되었다면, 그 위에서 소프트웨어적으로 네트워크를 구현하는 과정이 필요합니다. 이를 논리적 구성 또는 오버레이(Overlay) 네트워크라고 부릅니다.

제어 계층과 전송 계층의 분리

SDN의 가장 큰 논리적 특징은 Control Plane과 Data Plane의 분리입니다. 컨트롤러는 전체 네트워크 지도를 가지고 최적의 경로를 계산하며, 실제 스위치는 컨트롤러가 내려준 테이블에 따라 단순히 패킷을 포워딩만 합니다.

오버레이 네트워크: VXLAN 기술

물리 네트워크(Underlay)의 제약을 벗어나기 위해 VXLAN(Virtual Extensible LAN) 기술이 사용됩니다. 이는 L2 패킷을 L3 UDP 패킷으로 캡슐화하여 전달하는 방식으로, 물리적인 위치에 상관없이 전 세계 어디든 동일한 가상 네트워크(L2 도메인)를 확장할 수 있게 해줍니다.

1. VTEP(VXLAN Tunnel End Point): VXLAN 터널의 입구와 출구 역할을 합니다. 주로 Leaf 스위치나 서버 내부의 가상 스위치에서 이 역할을 수행합니다.
2. 테넌트 격리: 동일한 물리 장비를 사용하더라도 논리적으로는 수천 개의 독립된 네트워크를 생성할 수 있어 멀티 테넌시 환경 구축에 필수적입니다.

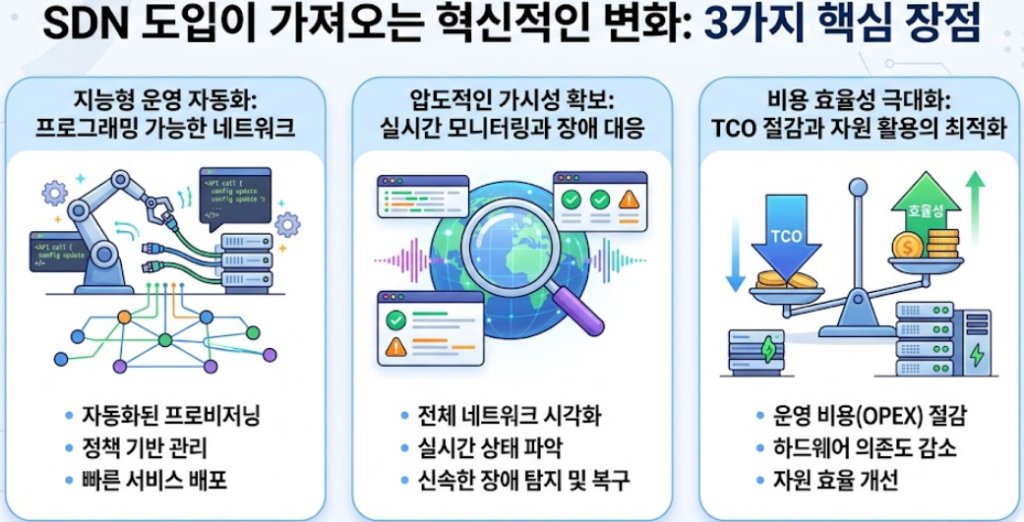

4. SDN 도입이 가져오는 혁신적인 변화: 3가지 핵심 장점

네트워크를 하드웨어 중심에서 소프트웨어 중심으로 전환하는 SDN(Software Defined Networking)은 현대 데이터 센터 운영 방식에 근본적인 혁신을 가져왔습니다. 단순히 기술적인 트렌드를 넘어, 실제 비즈니스 환경에서 SDN이 제공하는 주요 장점 세 가지를 상세히 살펴보겠습니다.

지능형 운영 자동화: 프로그래밍 가능한 네트워크

과거에는 새로운 서비스를 배포하거나 네트워크 설정을 변경할 때마다 엔지니어가 수많은 장비에 일일이 접속해야 했습니다. 하지만 SDN 환경에서는 운영 자동화를 통해 이 과정이 비약적으로 단축됩니다.

• API 기반 관리: SDN은 노스바운드 API(Northbound API)를 제공하여 네트워크를 마치 소프트웨어처럼 프로그래밍할 수 있게 합니다. 이를 통해 복잡한 네트워크 구성을 코드 한 줄로 실행하는 ‘Infrastructure as Code(IaC)’ 구현이 가능해집니다.
• 신속한 서비스 배포: 새로운 서버를 투입하거나 가상 머신(VM)을 생성할 때, 네트워크 정책이 자동으로 할당됩니다. 과거 며칠씩 걸리던 네트워크 프로비저닝 작업이 단 몇 분, 혹은 초 단위로 완료되어 비즈니스 민첩성이 극대화됩니다.

압도적인 가시성 확보: 실시간 모니터링과 장애 대응

네트워크 운영에서 가장 어려운 점은 “어디서 문제가 발생했는가”를 찾는 것입니다. SDN은 중앙 집중식 구조를 통해 네트워크 전체에 대한 통합 가시성을 제공합니다.

• 실시간 트래픽 분석: 중앙의 SDN 컨트롤러는 네트워크 전체의 트래픽 흐름을 실시간으로 수집하고 분석합니다. 특정 구간에 병목 현상이 생기거나 이상 징후가 발견되면 즉각적으로 시각화하여 관리자에게 알립니다.
• 빠른 장애 복구: 장애 발생 시 컨트롤러가 즉각적으로 우회 경로를 설정하거나 문제를 일으킨 노드를 격리합니다. 모든 경로가 중앙에서 관리되기에 원인 파악이 빠르고, 이는 곧 서비스 가용성(Uptime)의 향상으로 이어집니다.

비용 효율성 극대화: TCO 절감과 자원 활용의 최적화

마지막으로 SDN은 기업의 재무적 측면에서 총 소유 비용(TCO, Total Cost of Ownership)을 획기적으로 낮춰줍니다.

• 화이트박스 스위치 활용: 특정 벤더의 고가 장비(Vendor Lock-in) 대신, 표준화된 운영체제를 설치해 사용하는 저렴한 범용 ‘화이트박스(White-box) 스위치’를 도입할 수 있습니다. 이는 초기 구축 비용(CAPEX)을 크게 절감합니다.
• 장비 활용률 최적화: 중앙 컨트롤러가 전체 자원 상황을 파악하여 특정 장비에만 부하가 걸리지 않도록 트래픽을 분산합니다. 덕분에 불필요한 장비 증설을 막고 기존 하드웨어의 성능을 100% 가깝게 끌어올릴 수 있습니다.
• 운영비(OPEX) 감소: 자동화를 통해 반복적인 수동 업무가 사라지면서 인적 오류(Human Error)가 줄어들고, 적은 인원으로도 대규모 네트워크를 안정적으로 관리할 수 있게 됩니다.

SDN의 도입은 네트워크를 단순한 ‘연결 통로’에서 비즈니스 가치를 창출하는 유연한 자원으로 탈바꿈시켰습니다. 자동화를 통한 속도, 가시성을 통한 안정성, 그리고 비용 효율성까지 갖춘 SDN은 이제 클라우드 네이티브 시대를 뒷받침하는 가장 강력한 인프라 전략입니다.

5. 결론 및 향후 전망: 지능형 네트워크 시대로의 도약

현대 데이터 센터(IDC) 인프라의 패러다임은 하드웨어 중심에서 소프트웨어 정의 네트워크(SDN) 중심으로 완전히 이동했습니다. 이제 SDN은 단순한 기술적 선택지를 넘어, 복잡해진 클라우드 환경과 폭증하는 데이터를 수용하기 위한 필수적인 근간으로 자리 잡았습니다.

검증된 아키텍처: 물리와 논리의 완벽한 조화

오늘날 가장 신뢰받는 데이터 센터 네트워크 모델은 물리적인 Leaf-Spine 구조 위에 논리적인 오버레이(Overlay) 기술을 얹은 형태입니다.

• 확장성의 정점: 특히 각 서버 랙의 최상단에 위치한 ToR 스위치를 Leaf 노드로 활용하는 구성은 현대 IDC의 표준이 되었습니다. 이러한 방식은 서버가 늘어남에 따라 네트워크를 수평적으로 무한히 확장할 수 있는 유연성을 제공하며, 관리 포인트가 늘어나더라도 SDN 컨트롤러를 통해 일관된 정책을 적용할 수 있다는 강력한 이점이 있습니다.
• 추상화를 통한 유연성: 물리적 복잡성은 언더레이(Underlay)에 맡기고, 실제 서비스는 가상화된 오버레이 네트워크상에서 자유롭게 이동합니다. 이는 워크로드의 위치에 상관없이 동일한 네트워크 환경을 보장하며, 클라우드 네이티브 환경의 핵심인 민첩성을 실현합니다.

차세대 네트워크: 인텐트 기반 네트워킹(IBN)의 등장

SDN이 네트워크의 중앙 제어를 가능하게 했다면, 미래의 네트워크는 한 단계 더 나아가 인공지능(AI) 및 머신러닝(ML)과 결합한 인텐트 기반 네트워킹(IBN, Intent-Based Networking)으로 진화하고 있습니다.

• 자율형 네트워크: IBN 환경에서 관리자는 복잡한 설정 명령어를 입력하는 대신, “A 그룹과 B 그룹 사이의 보안을 강화해줘”와 같은 운영자의 ‘의도(Intent)’만 입력합니다. 그러면 네트워크 시스템이 스스로 최적의 경로를 계산하고, 설정을 적용하며, 실시간으로 상태를 검증합니다.
• 자가 치유(Self-Healing): AI는 네트워크 트래픽 패턴을 학습하여 장애가 발생하기 전 징후를 먼저 포착합니다. 문제가 발생하더라도 사람이 개입하기 전에 스스로 최적의 상태로 복구하는 ‘지능형 인프라’ 시대가 열리고 있는 것입니다.

전문가를 위한 제언: 변화를 선도하는 태도

기술의 발전 속도가 빨라짐에 따라, 데이터 센터 네트워크 전문가에게 요구되는 역량 또한 변하고 있습니다. 단순한 장비 설정 능력을 넘어, 네트워크 프로그래밍(Python, API), 가상화 기술, 그리고 데이터 분석 능력을 고루 갖추어야 합니다.

“미래의 네트워크는 더 이상 수동적인 연결 통로가 아닙니다. 비즈니스의 의도를 이해하고 스스로 최적화되는 지능형 플랫폼으로 거듭나고 있습니다.”

결국, 기술적 변화의 흐름을 정확히 읽고 새로운 도구와 아키텍처를 적극적으로 수용하는 자세만이 급변하는 IT 생태계에서 경쟁력을 유지하는 유일한 방법입니다. SDN은 그 긴 여정의 시작일 뿐이며, 우리는 이제 막 진정한 의미의 ‘자율 주행 네트워크’ 시대로 진입하고 있습니다.
